用于頂板及地下室防水的非固化橡膠瀝青防水涂料與卷材的復(fù)合施工工法

2020-07-10

非固化防水

非固化防水涂料與卷材復(fù)合使用，相對于傳統(tǒng)的卷材防水而言，在施工方法、施工條件要求、施工時間等各方面相比占據(jù)較大優(yōu)勢，能極大地減少施工時間、降低因施工對環(huán)境的影響，以及降低因工人施工缺陷造成的滲漏水等，因此被廣泛應(yīng)用于現(xiàn)代建筑防水中，主要的防水部位為頂板與地下室防水。那么非固化防水涂料與卷材這種復(fù)合做法怎么進行施工呢？


一

施工準(zhǔn)備

（1）基層表面

立墻基層表面應(yīng)堅實、平整、干凈、干燥，混凝土表面不得有蜂窩、孔洞、突出的鋼筋頭和模板縫。如不符合，應(yīng)再進行找平處理。

外墻穿墻管應(yīng)固定牢固，基面的陰陽角應(yīng)做成50×50mm的倒角。

（2）現(xiàn)場存放要求

材料應(yīng)輕拿輕放，并按照規(guī)范要求，在現(xiàn)場選擇合適的地點存放材料，材料應(yīng)避免陽光直曬及溫度過低對材料造成非人為傷害。不要將材料多層疊放，盡量避免受壓變形。


二

施工流程

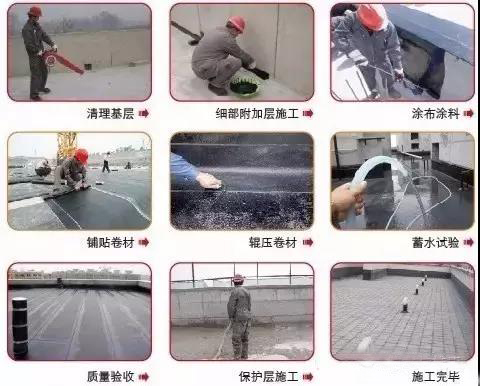

基層驗收→基層處理→涂刷基層處理劑→熱熔非固化橡膠瀝青防水涂料→涂刷非固化橡膠瀝青防水涂料→鋪貼自粘膠膜防水卷材→卷材機械固定→節(jié)點處理→收口固定、密封→防水層自檢、修補→驗收。

（1）基層處理：基層表面應(yīng)堅固、平整、干燥、干凈、無灰塵油污，轉(zhuǎn)角處應(yīng)做成50mm×50mm的斜角或半徑50mm的圓角。

（2）涂刷基層處理劑：在合格基層上均勻涂刷基層處理劑，涂刷前應(yīng)將處理劑充分?jǐn)嚢瑁克r應(yīng)厚薄均勻，不漏底、不堆積，遵循先高后低，先立面后平面的原則。當(dāng)涂刷的基層處理劑干燥時即可鋪貼自粘卷材。

（3）熱熔非固化橡膠瀝青防水涂料：施工前，應(yīng)將非固化橡膠瀝青防水涂料放在在加熱罐中加熱呈液體狀態(tài)，達(dá)到規(guī)定的熱用溫度時才能施工，手工刮涂的加熱溫度≥120℃，噴涂溫度≥150℃。

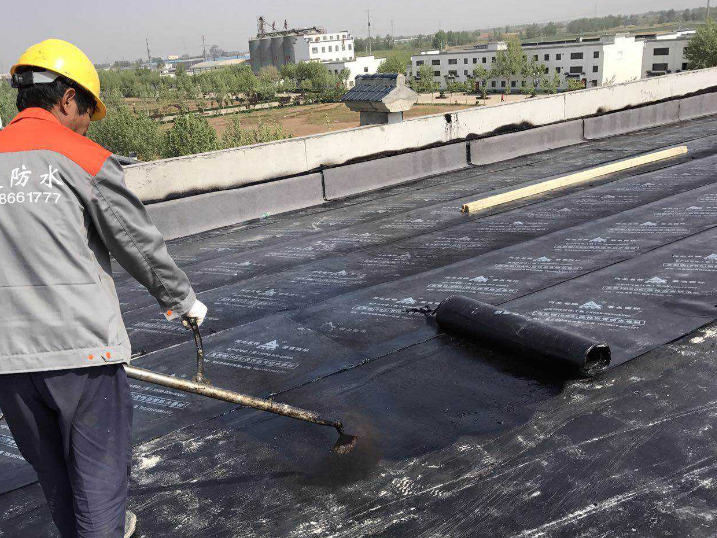

（4）施工非固化橡膠瀝青防水涂料：將加熱罐中的非固化橡膠瀝青防水涂料用刮涂或噴涂等方法均勻的涂刮于基層上，厚度1mm即可，刮涂非固化橡膠瀝青防水涂料后3min內(nèi)滾鋪自粘膠膜防水卷材，然后輕刮卷材表面，排出內(nèi)部空氣，使卷材與非固化橡膠瀝青防水涂料牢固的粘接在一起。

（5）滾鋪自粘膠膜防水卷材：在非固化橡膠瀝青防水涂料在基層上涂刷完成后，立即滾鋪自粘膠膜防水卷材，滾鋪時輕刮卷材表面，排出內(nèi)部空氣，使卷材與液體橡膠牢固的粘接在一起。

自粘膠膜防水卷材搭接寬度為80mm，Z窄處不得小于70mm，搭接邊應(yīng)用壓輪滾壓嚴(yán)密。

卷材粘貼完畢，應(yīng)即時用鋼釘或膨脹螺釘對卷材進行固定，固定位置距卷材邊沿10mm，間距500mm，且被卷材覆蓋。

（6）細(xì)部節(jié)點處理：

6.1 穿墻管

　　穿墻管根應(yīng)進行抹灰處理，并涂刷非固化橡膠瀝青防水涂料，然后用自粘膠膜防水卷材進行包裹，密封嚴(yán)密。每根穿墻管包管長度不小于250mm。

6.2 預(yù)留翻遍處理

　　預(yù)留翻遍為地下室外墻防水重點處理部位，也是地下室滲漏Z易出現(xiàn)的部位，若處理不當(dāng)將造成嚴(yán)重滲漏危害，其施工處理如圖所示。

6.3 防水卷材密封收頭

　　卷材收口用金屬壓條和鋼釘固定，再用密封膏密封。卷材收口應(yīng)高出室外地坪500 mm。

三
注意事項
（1）必須涂刷油性基層處理劑，且基層處理劑完全干燥后方能涂刮非固化橡膠防水涂料。

（2）非固化橡膠瀝青防水涂料熔化成液體狀態(tài)和達(dá)到規(guī)定的熱用溫度時才能進行施工作業(yè)。

（3）刮涂非固化橡膠瀝青防水涂料的同時滾鋪自粘膠膜防水卷材，注意卷材搭接邊的粘接效果。

（4）卷材應(yīng)進行機械固定，以防止卷材在施工期間脫落，固定釘應(yīng)被卷材覆蓋。

（5）預(yù)留翻遍部位的自粘膠膜防水卷材自粘層與自粘層用熱熔法加熱后粘接緊密。

四
質(zhì)量驗收標(biāo)準(zhǔn)

（1）卷材搭接邊應(yīng)全部檢查，所有搭接邊應(yīng)粘結(jié)牢固。

（2）卷材與非固化橡膠瀝青防水涂料粘接率≥90%。

（3）防水施工結(jié)束，不得出現(xiàn)卷材或非固化橡膠瀝青防水涂料與基層開裂等現(xiàn)象。

（4）自粘膠膜防水卷材的搭接寬度為80mm。
