熱塑性聚烯烴（TPO）預鋪防水卷材

一、產(chǎn)品概述

熱塑性聚烯烴（TPO）預鋪防水卷材是由乙烯、丙烯、丁烯共聚生成，制成的既具有橡膠類材料耐老化的特性，又具有塑料可焊接性的片材，由片材作為主體材料、自粘膠、表面防（減）粘保護層（除卷材搭接區(qū)域）、隔離材料（需要時）構(gòu)成的，與后澆混凝土粘結(jié)，采用預鋪法施工，搭接邊采用熱空氣焊接，無需附加層，也可不做保護層的防水卷材。

產(chǎn)品執(zhí)行標準：T/CBMF43-2018《熱塑性聚烯烴（TPO）預鋪防水卷材》

二、產(chǎn)品特性

1) 反相粘接與結(jié)構(gòu)層不受墊層沉降破壞，形成防水層與混凝土結(jié)構(gòu)的無間隙結(jié)構(gòu)，杜絕竄水現(xiàn)象；

2) 單層使用即滿足地下防水工程一級防水設防要求，無需做保護層；

3) 特殊的配方技術(shù)，無需添加任何易使材料變脆的增塑劑，不產(chǎn)生一般熱焊接卷材(如PVC)因增塑劑遷移而變脆現(xiàn)象，保持長期的防水功能

4) 焊接和使用過程中無有害氣體產(chǎn)生和釋放，對環(huán)境和人體健康無害。

5) 優(yōu)異的耐高低溫性能，與橡膠類材料一樣在一50℃下仍保持柔韌性，在較高溫度下保持機械強度。

6) 耐化學性，耐酸、堿、鹽、動物油、植物油、潤滑油腐蝕、耐藻類、霉菌等微生物生長。

7) 具有優(yōu)異的耐根穿刺功能，可作為種植屋面的耐根穿刺卷材使用。

8) 具有極強的化學穩(wěn)定性，耐老化、耐侵蝕性能強，耐釘刺和超強的抗撕裂性，卓越的抗點拉力強度。

9) 搭接縫采用熱焊接施工，接縫剝離強度高，可形成高強度的可靠密封防水層。

10) 極具特色的“自愈”功能，可使局部受穿刺破損點自行愈合。

 三、適用范圍

1）主要用于各類地下工程的防水抗?jié)B，如地下室、人防工程、地鐵等防水工程。

2）工業(yè)與民用建筑的屋面及外墻防水工程。

3）對潮氣頗為敏感的糧庫、電子車間等的防潮、防水工程。

4）沿海地區(qū)有海水腐蝕和較大結(jié)構(gòu)變形部位的防水防腐工程。

 四、產(chǎn)品規(guī)格

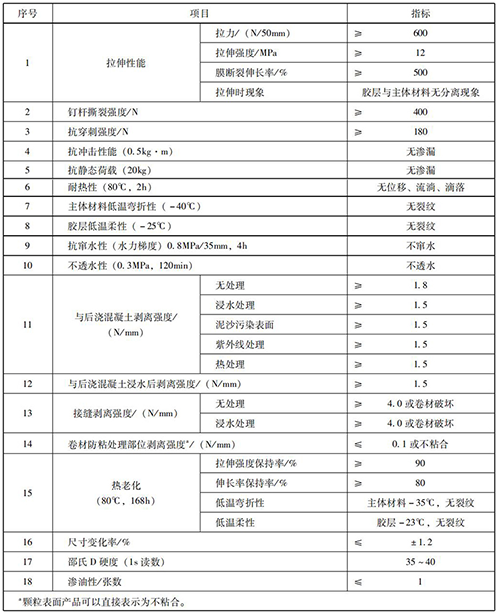

五、產(chǎn)品性能指標

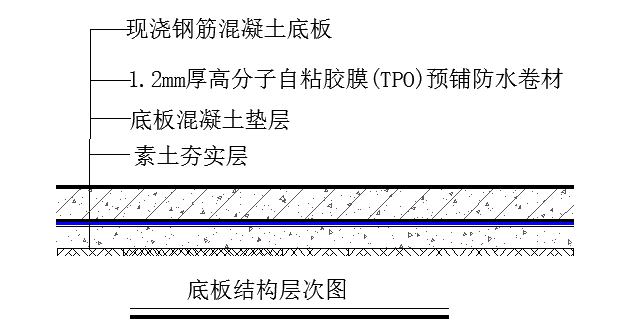

六、推薦方案

七、施工工藝

1）基層要求

①　基面應將塵土、雜物清掃干凈，表面殘留的灰漿硬塊及突出部分應清除干凈，不得有空鼓、開裂及起砂、脫皮等缺陷。

②　基層干燥，含水率應低于8%

③　基層陰陽角處應做成圓弧或鈍角，圓弧半徑應大于20 mm。

④　基層驗收完畢。

2）工藝流程

清理基面→定位彈線→細部節(jié)點加強處理→預鋪卷材→搭接處理→綁扎鋼筋封→澆筑混凝土

3）施工要點

①　將基層表面的鋼筋頭、浮漿等雜物鏟除并清理干凈，基層應堅實、平整、無明水、灰塵和油污，鋼筋頭低于基面20-30mm。

②　基層蜂窩、孔洞、裂縫等缺陷用高標號水泥砂漿或防水砂漿修補平整。

③　施工前應對基層檢查和驗收，符合要求后進行清理和清掃，必要時用吸塵器或高壓吹塵機吹凈。

④　在轉(zhuǎn)角、陰陽角、平立面交接處應抹成圓弧，圓弧半徑不小于50mm。

4）定位彈線

①　根據(jù)施工作業(yè)面的情況，先彈第 一道定位線。

②　第二條與第 一條線之間的距離的寬幅1.90m,之后每條基準線與前一條基準線之間距離按小于等于1.80m進行彈線定位。

③　彈好基準線后，將卷材攤開并調(diào)整對齊基準線，以保證卷材鋪設平直。

5）鋪設卷材

①　鋪設第 一幅TPO防水卷材時，先將卷材按彈線定位空鋪在基面上。

②　TPO預鋪卷材的平滑光面面向基層，沙面朝上，仔細校正卷材位置，進行鋪設。

③　相鄰第二幅卷材在長邊方向與第 一幅卷材的搭接寬度為100mm。

④　鋪設下一幅卷材時，一定要注意與上一幅卷材搭接，搭接處熱風焊接；

⑤　卷材不得在陰陽角接頭，接頭處應間隔錯開。

6)搭接邊密封

①　防水卷材搭接部位焊接面擦拭干凈、干燥，采用自動焊接機進行焊接，由專人操作，保持2.3m/min的速度穩(wěn)定行走；

②　自動焊接無法操作的部位手持式焊接機，采用熱風焊接，焊接時焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應有呈亮色熔漿滲出，不應出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時不得損害非焊接部位的卷材；

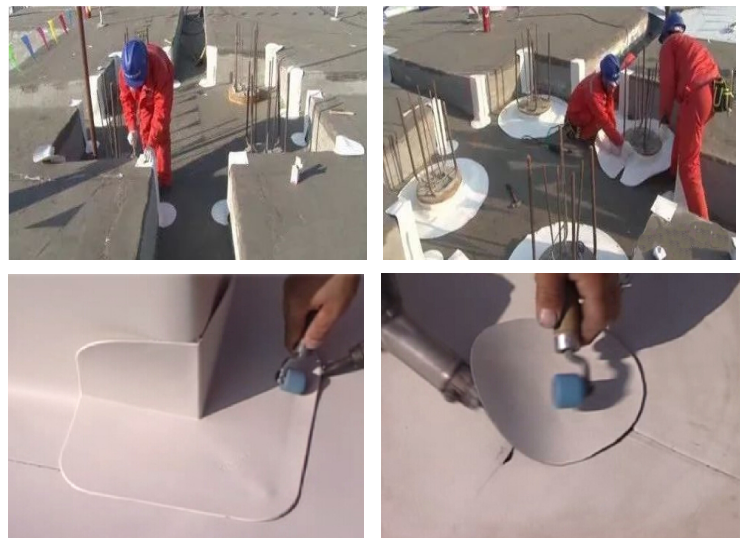

7)細部節(jié)點處理

①　5.1陰陽角部位處理，使用特制的預制件。

②　5.2樁頭部位處理，使用特制預制件

 八、示意圖

九、對比分析
