一、材料簡介

引用歐州先進技術，以聚丙烯和三元乙丙橡膠為基料，添加抗氧劑、抗老化劑、紫外線吸收劑等各種助劑，采用一次擠出工藝產(chǎn)出的新型防水卷材。卷材符合美國能源之星標準，不含任何增塑劑和其他有害物質，屬于綠色環(huán)保的防水卷材。產(chǎn)品符合GB 27789-2011《熱塑性聚烯烴（TPO）防水卷材》的要求，卷材自粘層的性能符合《帶自粘層的防水卷材》GB/T 23260-2009的要求。

二、產(chǎn)品特性

兼具三元乙丙橡膠的耐老化性與聚丙烯的可焊接性；

不含增塑劑等有害化學添加劑；

耐低溫性能優(yōu)異，-40℃彎曲不脆裂，具有良好的柔韌性；

高斷裂強度、高撕裂強度，耐根穿刺，耐化學腐蝕；

白色表面陽光反射率高，節(jié)能；

耐熱老化、尺寸穩(wěn)定性好；

采用熱風焊接、焊接過程中無氯氣釋放、無明火、安全；

耐候性能優(yōu)越，理論使用壽命達50年以上，不會因增塑劑遷移變脆，保持長久防水功能。

三、適用范圍

主要應用于外露式單層屋面防水工程也可用于大型場館、機場、地下室、人防工程、綜合管廊、水庫堤壩、垃圾填埋場、地鐵隧道、橋梁、糧庫等工程。

四、推薦方案

部位

推薦做法

備注

五、施工工藝

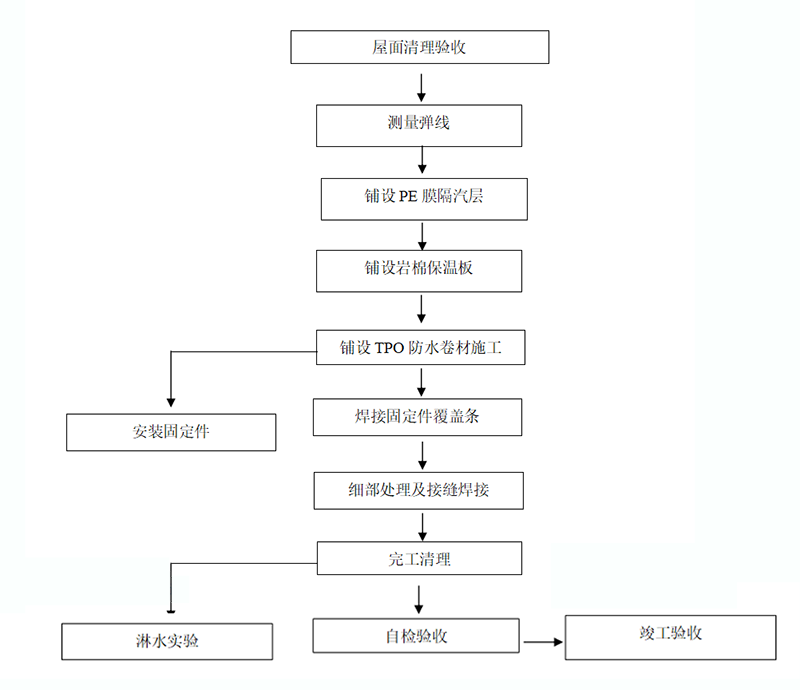

1、施工工藝流程

基層清理—鋪設PE膜隔氣層—鋪設巖棉—安裝固定墊片—鋪設TPO防水卷材—搭接邊熱風焊接—細部處理—防水層驗收

2、基層處理

施工前需對原屋面進行清理，去除屋面尖銳的異物，

對于使用機械固定的區(qū)域，檢查屋面的穩(wěn)定性。

檢查建筑物周邊和屋面開口的周邊，保證基層達到設計要求。

3、鋪設PE膜

施工時自然滾鋪即可，完成面平整不褶皺、不空鼓。PE膜搭接處采用丁基膠帶進行粘接，丁基膠帶經(jīng)過特殊的工藝流程生產(chǎn)出來的環(huán)保型無溶劑密封粘結材料，主要用于PE 膜連接密封，阻斷氣流的作用。

當屋面有女兒墻時，周邊PE 膜應沿墻面向上連續(xù)鋪設，高出保溫層上表面不應小于150mm。

4、鋪設巖棉

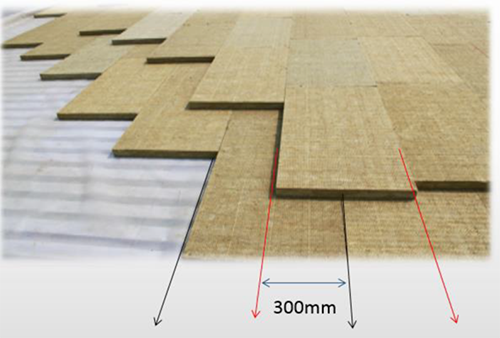

將巖棉板平行屋脊鋪設，接縫要緊湊、密實。巖棉鋪設需錯縫鋪設，上下之間也要錯縫鋪設。

立面巖棉一般采用單層鋪設，每塊巖棉要用專用墊片進行固定。

U 型壓條的布局：屋面的屋脊氣樓和采光帶的四周，以及變形縫、屋面山墻、屋脊、天溝兩邊及天溝底，均設置U 型壓條，除天溝底和其側面采用自攻自鉆螺釘以外，其他部位均采用專用固定螺釘，螺釘間距0.25 米。

對于符合要求的軟質保溫層，使用保溫層固定墊片進行固定，確保保溫層受力面積大，并且減少對保溫層的破壞。將保溫層根據(jù)屋面的情況進行鋪設和剪裁，鋪設方向沿垂直于壓型鋼板長邊方向，拼裝嚴密。

用保溫層固定件對保溫層進行固定，墊片與保溫層表面平齊。固定件選用墊片施工中注意用力要均勻，以免破壞保溫層。固定件必須保證垂直地固定在波峰上，一次成活，不得預鉆。

5、鋪設TPO防水卷材

（1）防水卷材的鋪設

①彈線試鋪

用墨斗彈線定位；

②TPO防水卷材的鋪設和安裝

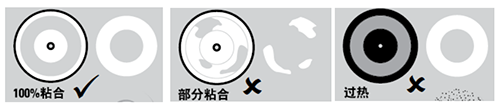

每日施工前需做一次剝離試驗 ，根據(jù)當時現(xiàn)場環(huán)境溫度進行調節(jié)焊機，選用Z 合適的溫度等級進行焊接。剝離測試以卷材破壞，固定墊片與卷材不剝離為Z 佳效果。

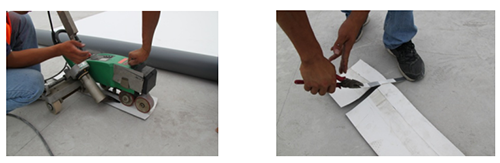

用鉗子進行剝離試驗 ，根據(jù)試驗結果選用Z 適合的焊接溫度等級

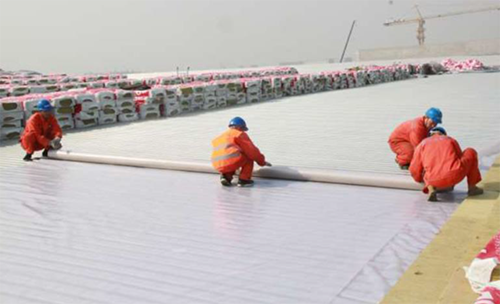

2）沿先前彈好的線將TPO防水卷材自然空鋪，鋪設要平順，不褶皺，不起鼓即可。卷材搭接寬度為120mm。

3）在卷材搭接邊處安裝卷材固定墊片。

4）卷材搭接焊接

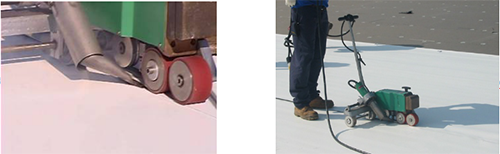

 1) 卷材大面搭接焊接采用TPO專用爬行焊機，在實際焊接前，先做焊接試驗，檢查自動焊機的基本設置，根據(jù)現(xiàn)場情況調整焊機設置。防水卷材搭接部位焊接面擦拭干凈、干燥，然后采用自動焊接機進行焊接，由專人操作，保持2.3m/min的速度穩(wěn)定行走，搭接寬度為120寬。

根據(jù)溫度，風速，爬行速度做預焊試驗，然后裁剪2公分寬試驗條做剝離試驗。

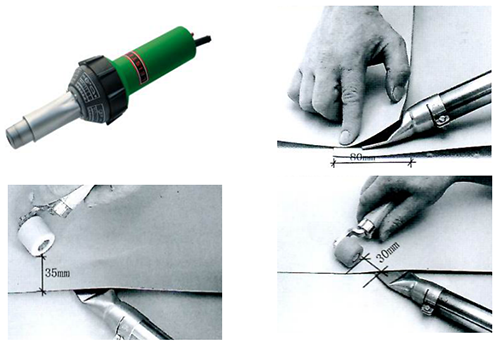

2）自動焊接無法操作的部位手持式焊接機，采用熱風焊接，焊接時焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應有呈亮色熔漿滲出，不應出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時不得損害非焊接部位的卷材。

                                                                          （手持焊接機）

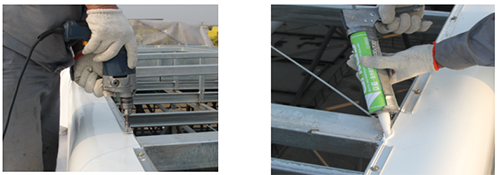

3） 卷材收頭處用金屬壓條固定，Z大釘距不應大于900mm，用密封膏密封。

卷材鋪貼方向：卷材的鋪設方向應垂直于壓型鋼板長邊方向。平行于屋脊的搭接縫應順流水方向搭接，垂直于屋脊的搭接縫應順年Z大頻率風向搭接。施工前進行精 確放樣，盡量減少接頭，有接頭部位，接頭相互錯開至少30cm，搭接縫應按照有關規(guī)范進行。焊接縫的接合面應擦干凈，無水露點，無油污及附著物。當天鋪設的卷材Z 好在當天完成焊接；對于每天施工后留下的接口，必須采用膠帶和有效的方式進行保護，避免淋雨和受潮。

6、細部節(jié)點處理

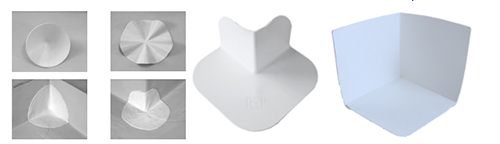

6.1陰陽角

陰陽角部位應用陰陽角預制件進行處理， 確保節(jié)點的完整性。

6.2出屋面管道

屋面排氣管主要用于基層防潮排氣作用，合理的布局可以增加屋面使用壽命，防水層到排氣管時應保證收口的密封效果。

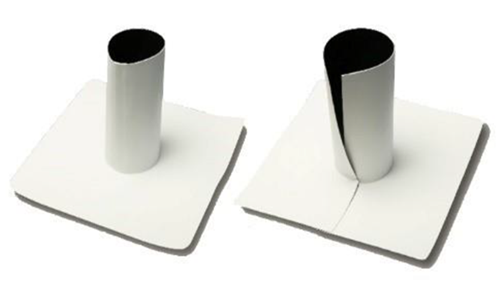

施工過程中應采用預制件系統(tǒng)，將出屋面排氣管進行包裹，側面開口部位進行手工焊接，根部與大面卷材焊接。收口位置安裝金屬喉箍并填充密封膠，預制件上反高度應≥250mm。

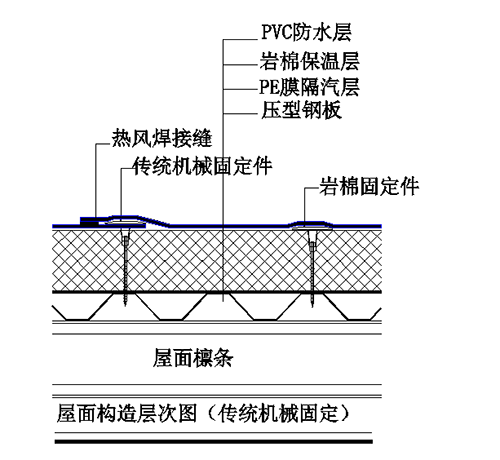

六、示意圖
